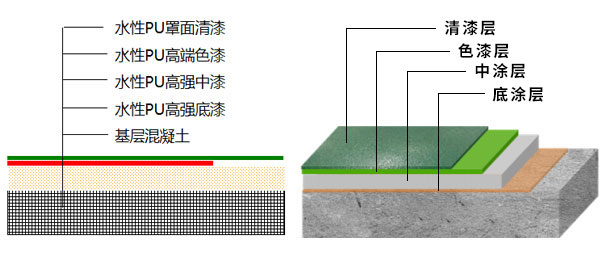

水性聚氨酯地坪結構圖

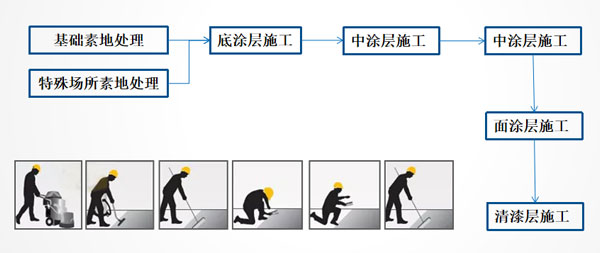

水性聚氨酯地坪施工流程

底涂層施工

施工方式

輥涂/刮涂：大面積施工使用

刷涂：建議在小面積時使用，應采用軟毛刷子

施工參數(shù)

● 混合比（重量比）A:B＝100：4，混合后要充分攪拌均勻。

● 混合后使用壽命（25℃）8小時。當環(huán)境溫度高于35℃，低于5℃一般不建議施工。

● 稀釋劑：濕度低，溫度高時可以加10-30%自來水稀釋

●干燥時間 表干：1小時；實干：24小時

●重涂間隔：在確認涂層已經(jīng)完全干燥后才能進行下道工序施工，通常在標準環(huán)境下的間隔時間為2小時。

施工說明

干燥時間是在標準條件（25℃，60%濕度）下測定，僅供參考。在不同的溫度和濕度下干燥速度有比較大的差異，還受漆膜厚度、通風狀況、下層涂料等影響。通常，當溫度升高時，干燥時間縮短；當溫度降低時，干燥時間加長。

應用限制

● 涂裝環(huán)境溫度范圍：5～35℃?；鏈囟戎辽俑哂诳諝饴饵c溫度3℃以上；

● 涂裝環(huán)境濕度范圍：<80%；

● 通風條件：應確保施工場所通風無塵。但不應有強風，以免帶進灰塵影響表觀效果。

中涂層施工

施工方式

輥涂/刮涂

施工參數(shù)

● 混合比（重量比）A:B＝100：4，混合后要充分攪拌均勻。

● 干燥時間 表干：1小時；實干：24小時

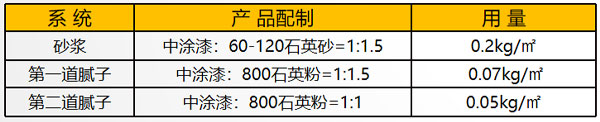

● 先攪拌均勻A劑，再加入B劑，攪拌30秒， 砂漿的配比：漆：砂=1：1.5，

● 膩子的配比，第一遍漆：800目的石英砂=1：1.5 ；第二遍漆：800石英砂=1：1

應用限制

● 砂漿有效使用時間為8小時，因砂的比重大，易沉降，使用過程中要不停的攪拌。

● 膩子應貼地刮涂，不可批刮過厚，膩子不可調(diào)的過稀，否則填充性不夠，涂層不豐滿。

● 通風條件：應確保施工場所通風無塵。但不應有強風，以免帶進灰塵影響表觀效果。

面涂層施工

施工方式

一般采用輥涂施工，也可以采用噴涂施工

施工參數(shù)

● 混合比（重量比）A:B＝5：1，混合后要充分攪拌均勻。

● 混合后使用壽命（25℃）1h，溫度越高，混合后使用壽命越短。當環(huán)境溫度高，35℃，一般不建議施工。

● 水的添加量：根據(jù)施工時的粘度要求，可添加適量水來稀釋，但水添加量不能超過總量10%。

● 干燥時間表干：2小時；實干：24小時

● 重涂間隔：在確認涂層已經(jīng)完全干燥后才能進行下道工序施工，通常在標準環(huán)境下的間隔時間為4小時。

施工說明

干燥時間是在標準條件（25℃，60%濕度）下測定，僅供參考。在不同的溫度和濕度下干燥速度有比較大的差異，還受漆膜厚度、通風狀況、下層涂料等影響。通常，當溫度升高時，干燥時間縮短；當溫度降低時，干燥時間加長。

應用限制

● 涂裝環(huán)境溫度范圍：5～35℃。基面溫度至少高于空氣露點溫度3℃以上；

● 涂裝環(huán)境濕度范圍：<80%；

● 通風條件：應確保施工場所通風無塵。但不應有強風，以免帶進灰塵影響表觀效果。

清漆層施工

施工方式

一般采用輥涂施工，也可以采用噴涂施工

施工參數(shù)

● 混合比（重量比）(亮光) A:B＝4：1，（半啞）A:B=10 : 2.3 (啞光) A:B=5：1，混合后要充分攪拌均勻。

● 混合后使用壽命（25℃）2h，溫度越高，混合后使用時間越短。當環(huán)境溫度高，35℃，一般不建議施工。

● 水的添加量：根據(jù)施工時的粘度要求，可添加適量水來稀釋，當濕度低溫度高時可加水5-20%

● 干燥時間表干：2小時；實干：24小時

● 重涂間隔：在確認涂層已經(jīng)完全干燥后才能進行下道工序施工，通常在標準環(huán)境下的間隔時間為4小時

施工說明

干燥時間是在標準條件（25℃，60%濕度）下測定，僅供參考。在不同的溫度和濕度下干燥速度有比較大的差異，還受漆膜厚度、通風狀況、下層涂料等影響。通常，當溫度升高時，干燥時間縮短；當溫度降低時，干燥時間加長。

應用限制

● 涂裝環(huán)境溫度范圍：5～35℃?；鏈囟戎辽俑哂诳諝饴饵c溫度3℃以上；

● 涂裝環(huán)境濕度范圍：<80%；

● 通風條件：應確保施工場所通風無塵。但不應有強風，以免帶進灰塵影響表觀效果。
