優(yōu)貝?水性高耐磨復(fù)合地坪

產(chǎn)品簡介

系一種雙組份、非離子多功能高分子量、純水性環(huán)氧樹脂與水性面漆固化劑、水性色漿、填料、助劑等組分構(gòu)成。水性環(huán)保凈味，用途廣泛，可使用時(shí)間適中，硬度上升快，抗刮耐磨，主要的應(yīng)用各種水性環(huán)氧地坪工程。

產(chǎn)品特性

1．水性環(huán)保，底VOC；

2．使用壽命長，高承壓，可承受超重載；

3．優(yōu)異的耐磨損，抗沖擊性能；

4．面層耐油污、耐化學(xué)腐蝕性好；源于聚氨酯材料有較高的化學(xué)穩(wěn)定性；

5．基層粘結(jié)牢固，無空鼓等風(fēng)險(xiǎn)；

施工便捷。

適用范圍

車庫、工廠車間、大型商場

技術(shù)指標(biāo)

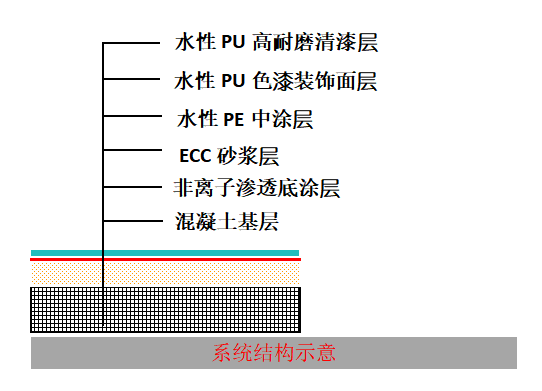

系統(tǒng)性能指標(biāo)

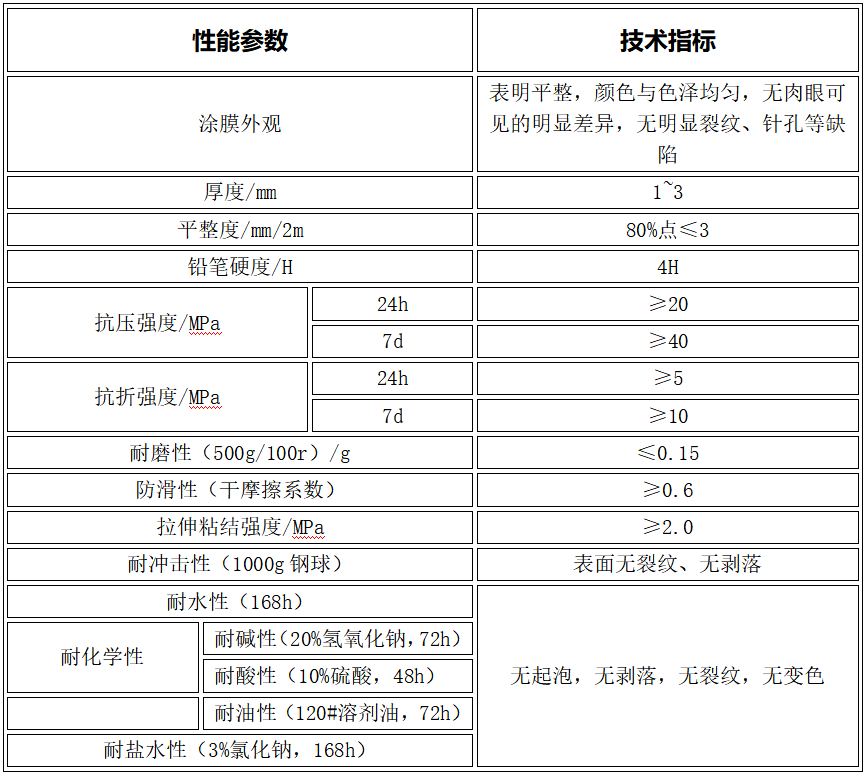

優(yōu)貝?水性高耐磨地坪系統(tǒng)物理性能

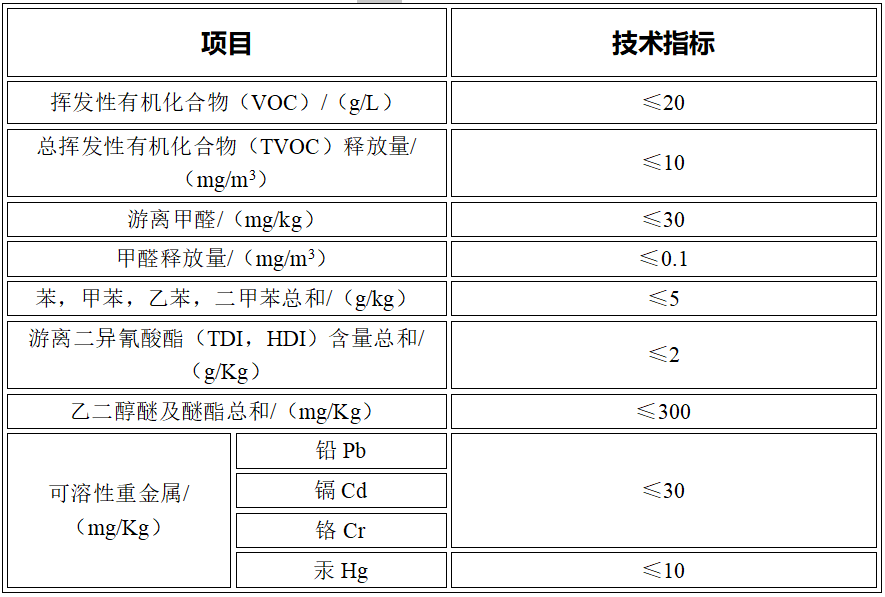

優(yōu)貝?水性高耐磨重載地坪系統(tǒng)化學(xué)性能

混凝土基層處理

（1）基層檢測

整體檢測基礎(chǔ)混凝土情況，將裂紋、空鼓等缺陷部位做好記號，根據(jù)國家相關(guān)規(guī)范與甲方做好工作面的交接工作?；鶎颖仨毱秸?、無空鼓、起殼?；鶎颖砻姹仨毲鍧?，穩(wěn)固，如有浮灰、污垢、油漬等應(yīng)清潔干凈。

（2）基層清潔

①    將地坪清理干先凈，尤其舊環(huán)氧層、灰粉油污、潮濕、清苔等，務(wù)必吸除、刮除，地面清理打磨干凈。

（3）基層缺陷處理

①　修補(bǔ)較寬的裂縫和坑洞，用快干無溶劑環(huán)氧樹脂修補(bǔ)；對于伸縮縫，先清理干凈里面的雜物，再用快干無溶劑環(huán)氧樹脂修補(bǔ)；對于細(xì)小裂縫應(yīng)先用磨機(jī)切成V型槽，并用快干無溶劑環(huán)氧樹脂灌縫處理；固化后用手磨機(jī)打磨；（注意應(yīng)選用專用砂輪片)清掃地面。

②    地面施工時(shí)不能有明水，積水漏水，地面可不澆水有水會打磨成泥漿型成脫離，降低粘接力，施工時(shí)要事先除干水，等干了，地面發(fā)白后可打磨基層再清掃，防水施工。

③    施工前一定要先查找地面（伸縮縫隙或裂縫），預(yù)防溫差熱脹冷縮，引起的伸縮縫隙或裂縫的開裂起鼓，可特殊性處理，因此，伸縮縫隙或裂縫處不能直接批涂ECC水性環(huán)氧改性砂漿層，（伸縮縫處不批防水樹脂也不會起水泡）?？上扔脽o溶劑環(huán)氧樹脂沿線批涂寬10公分寬，型成抗拒開裂的彈性伸縮。

（4）基層研磨

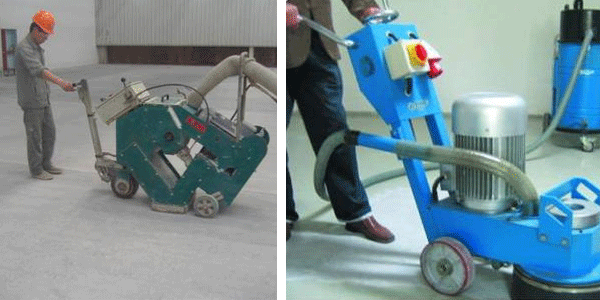

有條件的使用帶吸塵的拋丸機(jī)或打磨機(jī)處理，確保表面清潔，無疏松，無油脂或其他污染物；

基層處理是整個(gè)施工中的重要工序之一，基層處理的好壞直接影子響施工質(zhì)量，為保證質(zhì)量，地面必須無積水、漏水的情況下用大型磨機(jī)裝合金磨頭或手提磨機(jī)合金片，打磨粗糙素地面2遍以上，清掃干凈地面上的松散油污舊環(huán)氧油漆，露出基層堅(jiān)硬粗糙的基礎(chǔ)，基層表面也達(dá)到20PaM，以前利于粘貼。

水性EP底涂施工

采用比例配好非離子滲透底漆攪拌均勻，無放置時(shí)間直接施工使其充分滲入地面，達(dá)到表面成膜為準(zhǔn)，要求均勻無遺漏；（無需放置可直接施工），視面積大小確定施工人員數(shù)，用滾筒或平刀滾涂，倒退施工；

①　選用KirinKing?非離子滲透底漆 KT1130

②　施工方法：輥筒或批刮施工

③　4 小時(shí)后（可走人）可進(jìn)行下步施工

ECC砂漿攤鋪

首先將B組份加入A組份攪拌1分鐘，再加入規(guī)定比例的水?dāng)嚢?0s，最后將C組分緩慢倒入攪拌桶中，邊倒邊攪拌，攪拌時(shí)間2~6min。

隨后將攪拌好的材料攤鋪在混凝土地面上，用齒耙或鏝刀將其均勻攤開。材料攪拌好后應(yīng)連續(xù)攤鋪，不能間斷，攪拌好的材料應(yīng)在20min內(nèi)用完。

砂漿層作用：是提高地坪涂層強(qiáng)度、同時(shí)能起到較好的找平作用；

①　選用KirinKing?ECC水性環(huán)氧改性砂漿 KPM5190

②　建議材料用量為2.0~4.5kg/㎡，厚度1.0~2.0mm。

③　施工方法：批刮施工

④　4 小時(shí)后（可走人）可進(jìn)行下步施工

細(xì)磨、除塵

經(jīng)過以上工序施工后，地坪形象已初現(xiàn)端倪。但仍有部分凸出的地方未得到修整。此時(shí)應(yīng)采用大型研磨機(jī)配合細(xì)砂片進(jìn)行砂磨處理。除去地坪表面的凸出部分以及刮砂漿遺留的“淚珠”以及施工埂子；砂磨后，徹底清潔干凈。

水性EP中涂層施工

采用比例配好中涂攪拌均勻刮涂第一遍；無放置時(shí)間要求直接施工用批刀倒退施工，視面積大小確定施工人員數(shù)，12小時(shí)后施工下一道工序；（根據(jù)實(shí)際效果是不要增加該道工序）

膩?zhàn)幼饔茫盒扪a(bǔ)砂漿面存在的細(xì)小孔隙，使整個(gè)基面變得平實(shí)；

面漆封閉層：采用比配均勻混合好水性環(huán)氧面漆液料加入20%石英粉，該層仍采用批刮方式，材料顏色與面涂料顏色一致，方可保證自流平面層無漏底、發(fā)花。該層為面涂施工的準(zhǔn)備層，該層施工完畢后，要對施工地塊進(jìn)行全封閉處理，防止外物進(jìn)入，包括匯成和蚊子蒼蠅等昆蟲；

①　選用KirinKing?中涂KT5530；材料用量0.1kg/m2，厚度約0.1mm。水性環(huán)氧面漆KT5300

②　膩?zhàn)优渲疲浩幔菏⒎?1:0.5;封閉配制：漆：石英粉=1:0.2

③　建議材料用量為0.2~0.3kg/㎡，厚度0.1~0.15mm。

④　施工方法：批刮，

⑤　4 小時(shí)后（可走人）可進(jìn)行下步施工。

水性EP高端面漆層施工

采用比配均勻混合好水性環(huán)氧面漆（耐磨型）液料無放置時(shí)間按照“縱向滾，橫向收”的原則必須連續(xù)施工，期間不得停歇，求均勻無遺漏。

面積大時(shí)，應(yīng)組織多人按順序施工。前后左右交接頭間隔時(shí)間不德超過10分鐘。施工過程中，避免高溫和氣流，開放時(shí)間4小時(shí)，24小時(shí)后可行走。

（面漆施工完畢檢驗(yàn)標(biāo)準(zhǔn)：均勻成膜，無起泡，顏色均勻，具有良好的耐劃傷性能；)

①　選用KirinKing?水性環(huán)氧面漆（耐磨型） KT5300；

②　建議材料用量為0.15~0.16kg/㎡

③　施工工具：純毛長毛滾筒；需潤濕。

④　施工方法：滾涂；

⑤　4小時(shí)后（可走人）可進(jìn)行下步施工

水性PU清漆面層施工

采用比配均勻混合好高耐磨清漆液料無放置時(shí)間按照“縱向滾，橫向收”的原則必須連續(xù)施工，期間不得停歇，求均勻無遺漏。考慮到室內(nèi)使用情況多，盡量保持室內(nèi)通風(fēng)，保證面層的固化效果。

（清漆施工完畢檢驗(yàn)標(biāo)準(zhǔn)：均勻成膜，無起泡，具有良好的耐劃傷性能；)

①　選用KirinKing?高耐磨清漆 KT8780；

②　建議材料用量為0.06~0.0.8kg/㎡

③　施工工具：純毛長毛滾筒；需潤濕；

④　施工方法：滾涂。

⑤　4 小時(shí)后（可走人）可進(jìn)行下步施工

施工注意事項(xiàng)

（1） 混凝土基層的強(qiáng)度不低于C25；局部表面強(qiáng)度不足的時(shí)，要先鑿除，進(jìn)行修補(bǔ)后再進(jìn)行正常施工；

（2） 為了面層與基層保持較好的粘附力，基層在施工前務(wù)必清潔干凈；；

（3）ECC砂漿攪拌時(shí)嚴(yán)格按照比例進(jìn)行，充分?jǐn)嚢杈鶆颍?/span>

（4）攪拌好的材料應(yīng)盡快用完，攪拌和攤鋪材料之間應(yīng)銜接合理，使整個(gè)過程保持一致，避免出現(xiàn)表觀差異；

（5）最佳施工溫度為10～30℃， 其他溫度施工請咨詢科瑞新材技術(shù)人員；

（6）施工時(shí)的濕度不應(yīng)超過85%；

（7）養(yǎng)護(hù)期：施工后8h可上人行走，24h可承受輕度車輛載荷，48h可完全開放。
